ODC系列風冷卻器

  • 型號
  • ODC系列風冷卻器

  • 所屬分類:ODC系列風冷卻器
  • 瀏覽次數:957

產品概述





       本系列產品特別選用重量輕、抗震強度高、熱交換效率高的鋁合金材料制成。在結構上,散熱管內另有內置翅片,以大限度地增大散熱面積,加快熱傳遞,在風扇之作用下,以空氣為冷卻源,將熱量強制帶走。從而獲得低成本、效率高的冷卻效果。


技術參數








型號 CODE  type   ODC01 ODC02 ODC03 ODC04 ODC05 ODC06

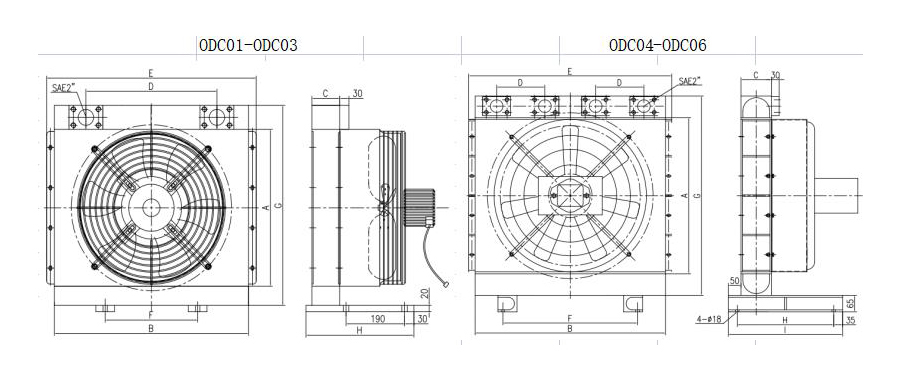

  外型尺寸 Dimension    mm
A mm 390 490 590 750 850 1000
B mm 490 610 727 920 1035 1190
C mm 80 90 100 113 125 140
D mm 290 310 350 300 345 400
E mm 540 660 777 970 1085 1240
F mm 290 410 527 620 735 890
G mm 530 630 735 900 1000 1160
H mm 340 350 360 380 390 410
I mm       450 460 480
換熱功率
Power
kw 12~15 21~26 33~40 56~70 78~95 110~135
油流量
oil flow
L/min 50~150 80~200 100~250 150~400 200~450 250~550
入口油溫
oil inlet Temp[℃]
70 70 70 70 70 70
通道容積
Volume
L 6.12 9.47 14.3 26.4 33.2 48.9
冷卻風量
cooling air flow
m³/h 3600 5700 8400 13000 17000 22200
風扇直徑                fan diametre mm 350 450 550 690 750 900
電機電壓
Motor voltage
v 220/380 220/380 220/380 液壓馬達 液壓馬達 液壓馬達
最大工作壓力
Max.working pressure
bar 20 20 20 20 20 20
環境溫度
environment Temp
35 35 35 35 35 35
應用范圍 各種液壓油、潤滑油、變矩油、燃油的冷卻(計算參數按46號液壓油計算)

性能參數



如若需要產品詳細尺寸,請與我公司聯系。

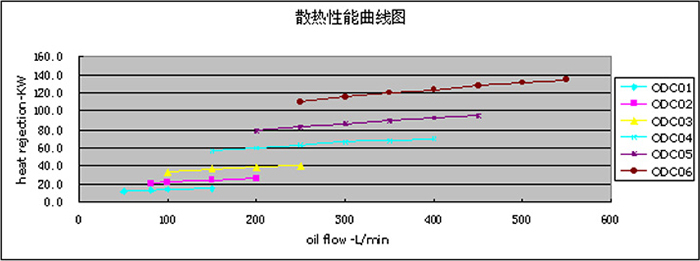

ODC Series  Performance List
oil flow-L/min 50 80 100 150 200 250 300 350 400 450 500 550
heat rejection-KW ODC01 12.0 13.2 13.9 15.0
ODC02   21.5 22.5 24.6 26.0
ODC03     33.2 36.3 38.8 40.0
ODC04       56.0 60.1 62.8 65.7 67.8 70.0
ODC05         78.4 82.9 86.3 89.5 92.2 95.0
ODC06           110.5 116.2 120.7 124.1 127.6 130.8 135.0

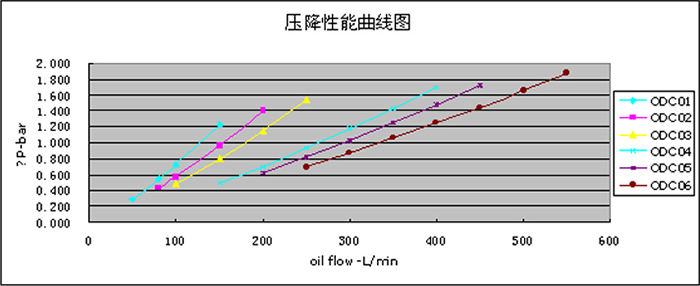

oil ΔP-bar ODC01 0.294 0.538 0.720 1.223
ODC02   0.432 0.574 0.968 1.408
ODC03     0.478 0.797 1.154 1.539
ODC04       0.490 0.702 0.931 1.175 1.433 1.702
ODC05         0.619 0.818 1.028 1.250 1.483 1.724
ODC06           0.697 0.872 1.057 1.249 1.449 1.656 1.869



產品特點






       1、維護簡單且費用低。
       2、散熱面積大、熱交換效率高。
       3、使用壽命長,工作壓力高,可用于回油冷卻、泄油冷卻和獨立回路冷卻。
       4、操作簡單、安裝方便、故障率低。
       5、安全,萬一發生冷卻器破裂,不會像水冷卻器那樣造成系統致命的損壞。
       6、適用流體溫度:10℃~180℃,適用環境溫度:-40℃~100℃。

適用范圍






       本系列產品可應用于:油壓系統、潤滑系統、傳動油系統、船泊油壓系統、車輛油壓系統、電力系統、及其他流體的冷卻系統。可視情況加裝旁通泄載回路,以策安全。

安裝






       1、為保證冷卻效果,應保持足夠的吸風距離,小吸風距離為風扇直徑的1/2。
       2、冷卻器上的兩個油口,可根據工況任意確定為進油口或出油口。安裝進、出油管的同時請用工具固定冷卻器上的螺母,以保護冷卻器不被損壞。
       3、適用牙口:PT牙(英制)、RC牙(日制)、ZG牙(國標);其他規格也可定制。
       4、若要串接濾油器,須安裝于冷卻器的前級。
       5、接通冷卻器上所標示的電壓即可工作。若是直流或三相電壓,請確認風向是否與冷卻器上所標示的風向(紅色箭頭)一致。

維護






       為保證冷卻效果,應定期(每6個月一次)用低壓壓縮空氣或吸塵器清除冷卻器風道翅片內的灰塵。從確保安全考慮,應在停機狀態下維護。

注意事項






       若在使用過程中,風機自動停機,此為風機過熱引起的自保護停機,屬正常現象,待其冷卻一段時間后又會自動工作。在此期間內切勿觸摸風機,以免發生危險。
